图像冲孔板 – 海跃实业

海跃实业为我们的客户制造最大范围的冲孔板。我们的冲孔板形状包括圆形、方形、矩形、六边形/菱形和开槽。穿孔冲孔板可提供更长的寿命和出色的稳定效率孔板板材中的开口可以以不同的方式应用，并用于许多应用和不同行业。

例如，筛分、过滤、保护或控制空气流或液体流。

冲孔形状：

·圆形的

·正方形

·细长方形

·六角形

冲孔板可用材料

·铝格板

·软钢

·不锈钢

·特殊要求的某些塑料

冲孔板穿孔间距和间距

重型冲孔板根据应用提供 60 度和 90 度节距。需要注意的是，孔之间的桥接一般应大于材料的厚度，以使屏幕经久耐用。在某些情况下，流动比长寿更重要。

冲孔板穿孔注意

穿孔的尺寸必须与材料厚度相同或更大。非常硬或非常软的材料都会造成困难，需要由我们的技术部门检查。

应用穿孔时，需要观察以下参数：

在此图像中，A是孔之间圆心到圆心的距离，也就是众所周知的“间距”。

D表示孔的大小，即直径 (Ø)。

此外，孔位置的角度很重要。这可以是直的、三角形的或交错的。

冲孔板技术参数

斯维致和易攀德技术工艺

孔尺寸：2mm – 154mm

厚度：流行厚度：2 – 12mm。然而，海跃实业可根据特殊要求穿孔达25 毫米厚

板材尺寸：标准尺寸包括 2mx1m、2.5mx1.25m 和 3mx1.5m。我们还可以在其中一台较大的机器上打孔 4mx2m
。可根据特殊要求对长达 6m 的更长长度进行穿孔。

百分比开放区域：所有开放区域在物理上都是可能的。标准工具往往在 20% 到 60% 之间。

海跃实业冲孔板完全符合OSHA标准！

穿孔低碳钢筛网的优点

成本效益高

固态屏幕稳定

具有高强度比的光滑度，尤其是在使用圆孔时

冲孔板一般制造工艺

·切割

·滚动

·折叠式

·焊接

有关更多信息，请参阅我们网站上的制造部分。

最常见的穿孔方式是冲压。

海跃实业能够完全根据您的要求提供您的冲孔板板材。

这可以是空白区域、不同角度、方形穿孔或槽。

我们的板材厚度从 0.3 到 20 毫米不等。为钢。对于不锈钢，是
15 毫米。

标准板尺寸为 2000 x 1000 毫米。

但是，我们可以提供最大尺寸为 6000 x 2000 毫米的印版。

冲压后，板材将被拉直和脱脂，以去除加工过程中使用的残留物。

可用的合金有铝格板、钢、不锈钢、Inconel™、Incoloy™、Monel™、Duplex™、钛、铜和黄铜。

图像冲孔板产品图片

Lorem ipsum dolor sit amet, at mei dolore tritani repudiandae. In his nemore temporibus consequuntur, vim ad prima vivendum consetetur. Viderer feugiat at pro, mea aperiam

图像冲孔板案例

Lorem ipsum dolor sit amet, at mei dolore tritani repudiandae. In his nemore temporibus consequuntur, vim ad prima vivendum consetetur.

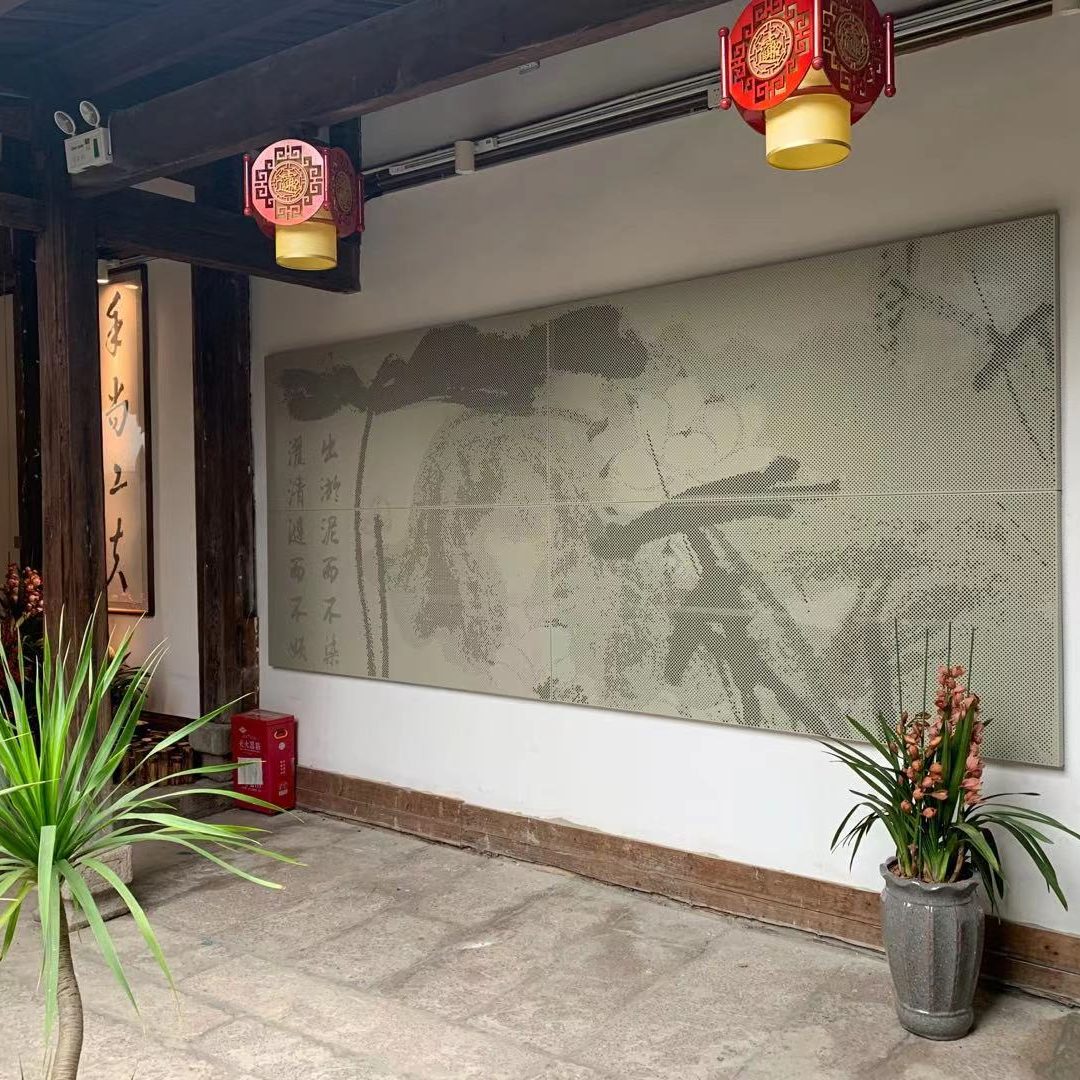

三坊七巷-福州

该项目位于福州市三坊七巷景区内，在对景区维护改造的过程中，景区大胆的选用了图像冲孔板，作为内部装饰，通过孔径与孔距的大小，营造出了一幅生动的中国水墨画。

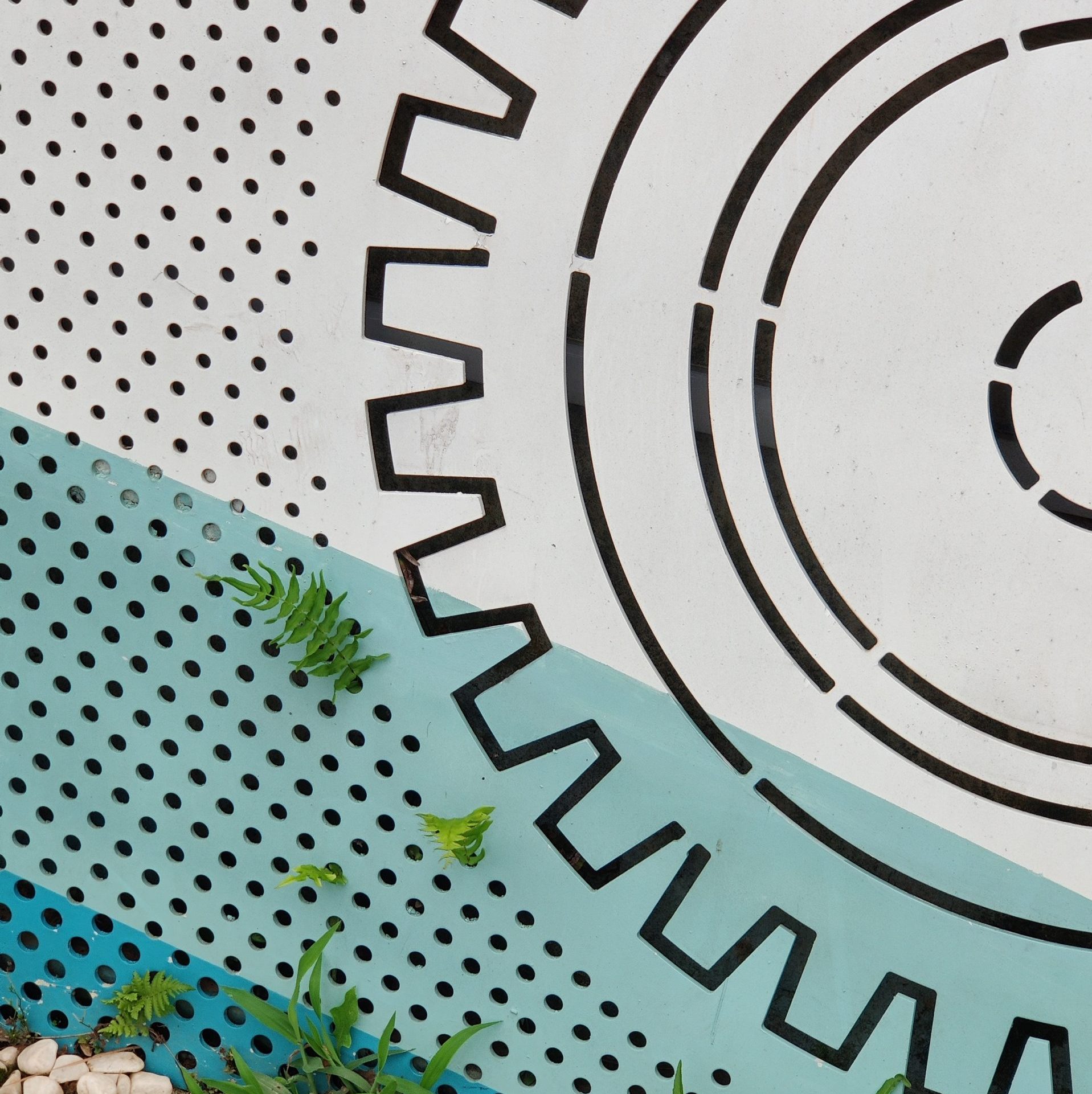

汽车主题公园-成都

山墙整体采用的是图像冲孔板，通过孔径和孔距的变化，反映出了世界汽车的发展简史，从冲孔板中都生长出了植物，而材料整体却历久弥新，

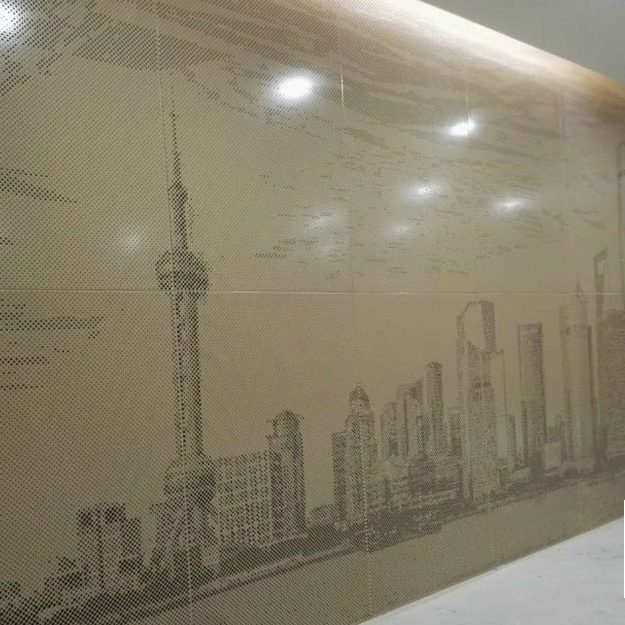

铝格栅图像冲孔板:上海之巅

这个“上海之巅“里的党建服务中心代表了上海城市基层党建最新的理念、最潮的设计，它让党建服务深刻融入城市的肌理和人们的日常。

1、易攀德：

海跃实业设计和生产的应用于工业和商业设施的易攀德系列产品符合OSHA安全标准和建筑规范。易攀德安全通道可悬于吊顶、安装于地面或毗连建筑物，也可以安装于建筑外墙。

易攀德系列：

用途：平台、走道、坡道

型号：EWG13、EWG30/ST、EWG22、EWG40、EWG30、EWG30 SL、EWG40/ST

外形：滚齿

表面处理：光面、阳极氧化、喷涂

易攀德巧妙的设计和滚齿型防滑表面使它成为保证强度和安全的最有效和经济的方法。通过焊接或螺栓连接，便于安装。易攀德作为安全通道用于建筑屋顶、
工厂楼梯平台或者作为建筑外墙。无论屋顶结构如何，易攀德安全通道系统都可以满足任何维护通道、
设备承载、行走平台等各方面需求。

点击查看更多易攀德工艺介绍

2、斯维致工艺优点：

1、重量轻，密度只有碳钢的三分之一，对下面支撑要求低，配套成本低；

2、抗腐蚀，质保 10-25 年；

3、挤压工艺，不需要焊接，环保无污染；

4、阳极氧化保护层 15 到 25 微米厚度，对产品加强保护，不导电；

5、外形美观；

6、螺栓连接，易于安装和拆卸，大大节省了现场的工时。

斯维致产品应用广泛，并不受领域限制，产品由扁铝和方铝按照一定间距通过独特的斯维致工艺加工而成。斯维致系列产品有无焊接点，连接牢固，重量轻，强度高，低能耗，抗腐蚀性等特点。

铝合金 6 系为最高等级铝合金，可用作航天。铝是不会生锈的。抗腐抗锈的能力比较强。挤压式一体成型的工艺在产品本身的稳定性上更有优势，挤压式一体成型的使用年限为 30 年甚至更久，在产品本身上不会产生变形。

点击查看更多斯维致工艺介绍

3、OSHA标准：

OSHA标准，即职业安全与健康标准，随着社会的不断进步，人们对自身安全和健康问题的日益关注，特别是对职业安全与健康的关注，促使各国竞相建立适用于本国国情的职业安全与健康标准。

其中最具代表性的是美国职业安全与健康管理局（Occupational Safety and Health Administration）颁布的OSHA标准。美国OSHA标准是在美国司法权利管理范围内推行的职业安全与健康标准，其丰富的安全健康文化内容、严谨的安全管理哲学和科学经济的安全管理办法不仅得到了美国社会各行业的高度认可，也得到了世界的广泛推崇，特别是国际工程建设领域。
